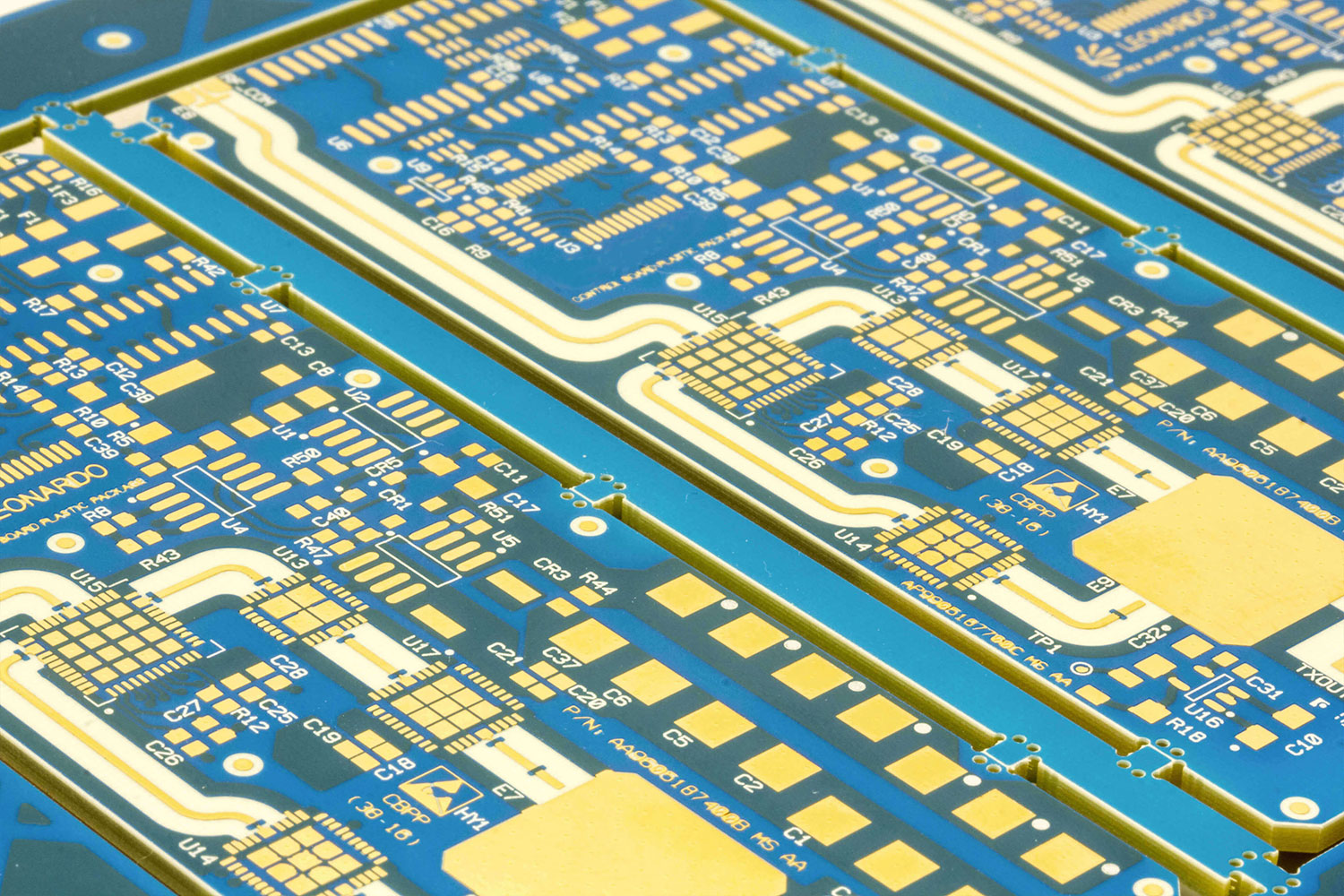

O que é o substrato Rogers?

O substrato Rogers é um laminado de alta performance para projetos em alta frequência e RF, com comportamento elétrico estável e baixas perdas dielétricas.

Na PCB Brasil oferecemos apenas os laminados RO4003C e RO4350B, aplicados em projetos que exigem controle de impedância e melhor repetibilidade elétrica.

Cotar RO4003C Cotar RO4350B

Laminados Rogers disponíveis

Rogers RO4003C

Dk típico: 3,38 ±0,05 (10 GHz)
Fator de dissipação típico: 0,0027 (10 GHz)
CTE no eixo Z próximo ao cobre: 46 ppm/°C
Laminado hidrocarboneto/cerâmica com boa estabilidade elétrica

RF Micro-ondas Controle de impedância

Rogers RO4350B

Dk típico: 3,48 ±0,05 (10 GHz)
Fator de dissipação típico: 0,0037 (10 GHz)
Temperatura de transição vítrea: > 280 °C
CTE no eixo Z (típico): 32 ppm/°C

Alta confiabilidade térmica RF potência Telecom

Espessuras que oferecemos no formulário de cotação

RO4003C: 0.203, 0.305, 0.406, 0.508, 0.813 e 1.524 mm

RO4350B: 0.101, 0.168, 0.254, 0.338, 0.422, 0.508, 0.762 e 1.524 mm

Quando escolher Rogers?

Projetos de RF/micro-ondas e comunicações sem fio
Aplicações sensíveis a perdas dielétricas
PCBs com exigência maior de estabilidade elétrica em frequência
Projetos com foco em repetibilidade e desempenho de sinal

Fluxo simples para cotar

Abra o formulário já com Rogers selecionado
Escolha entre RO4003C ou RO4350B
Defina espessura e demais parâmetros de fabricação
Receba o valor estimado conforme retorno da cotação

Pronto para cotar seu circuito em Rogers?

Selecione o laminado desejado e abra a cotação com o material já configurado.
