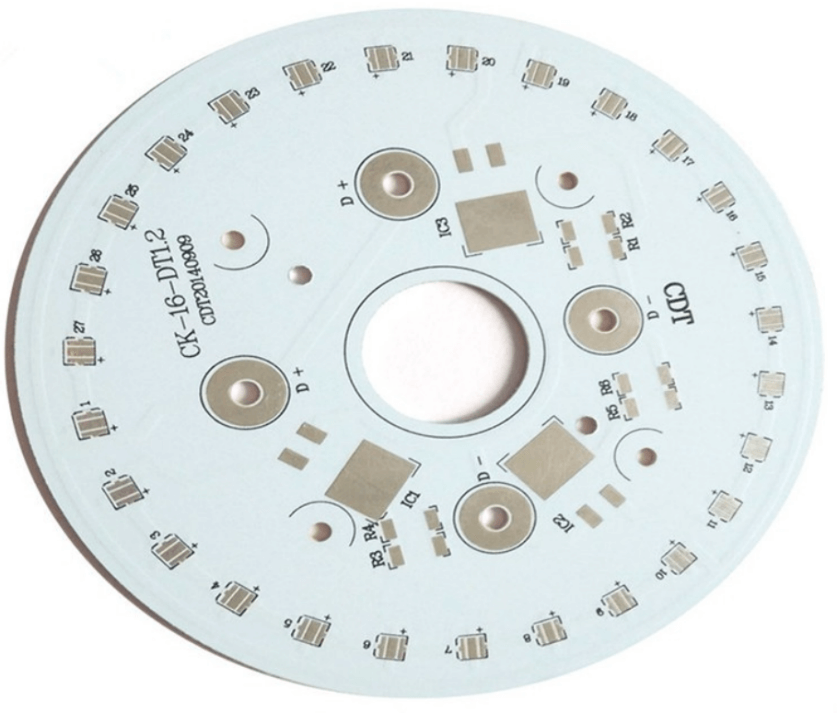

Circuitos em Metalcore Alumínio

MCPCB para dissipação térmica e robustez mecânica

O circuito em Metalcore Alumínio (MCPCB) é indicado para projetos com maior demanda térmica, combinando base metálica e trilhas de cobre para melhorar a condução de calor.

Ideal para aplicações em iluminação, potência e eletrônica automotiva, com produção em padrão industrial e cotação online imediata.

Cotar Metalcore Alumínio Cotar com TCE 2.0 (núcleo no meio)

Configurações ofertadas na cotação

Parâmetros principais

Material: Aluminum board
Layers disponíveis para alumínio: 1 ou 2
TCE: 1.0 / 1.5 / 2.0 / 3.0 W/(m·K)
Menor pista/distância: de 4/4mil em diante
Menor diâmetro dos furos: opções a partir de 0.8mm

Estrutura do MCPCB (2 camadas)

Em projetos de 2 camadas, você pode selecionar:

Núcleo de metal no meio (mcim)

Base de metal no lado inferior (mbbs)

Faixas de espessura que você pode selecionar

Configuração	Espessuras habilitadas
Alumínio 1 layer	0.8, 1.0, 1.2, 1.6, 2.0 mm
Alumínio 2 layers	0.8, 1.0, 1.2, 1.6, 2.0, 2.4, 2.6, 2.8, 3.0 mm

Começar cotação de Metalcore agora

Clique para abrir a cotação com Alumínio já selecionado.

Abrir cotação Metalcore
